SD - Høj Effektivitets Drosler

SD Seriens lagringsspoler yder fortræffelig effektivitet og feltmodulation, når de bruges som spoler for midlertidig energilagring i switch mode strømforsyninger.
Brugen af MPP kerner muliggør kompakt størrelse, høj og stabil induktans over et bredt bias strømområde og høj "Q" ved frekvenser op til 200kHz.

Kendetegn

  • Anvendelses frekvenser op til 200 kHz
  • Kompakt og med høj "Q"
  • Yderst stabil induktans ved variende bias strøm
  • Fuldt indstøbte typer, som møder Klasse GFK (-40°C til +125°C, fugtigheds klasse F) efter DIN 40040
  • Produceret i ISO-9001 godkendt fabrik.
   SD - Høj Effektivitets Drosler

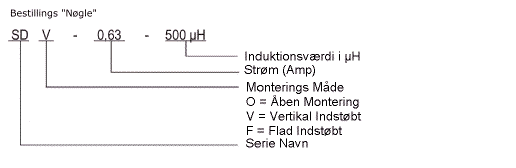

Bestillings Nøgle

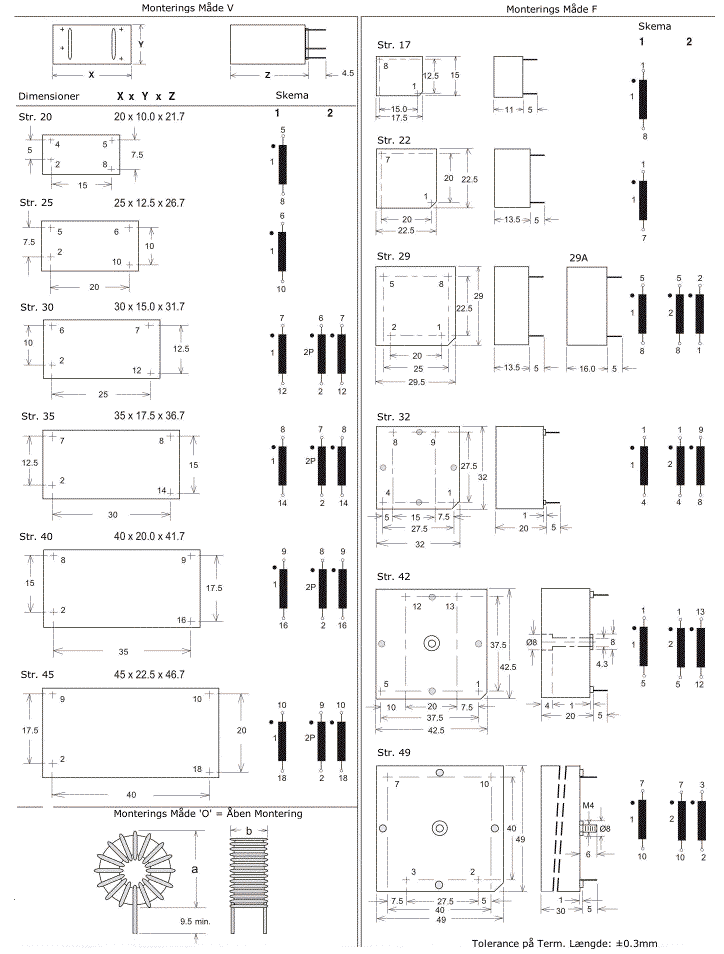

Mekaniske Dimensioner

Elektriske Specifikationer ved 25 °C

Type Nummer IDC
(A)		 L(µH)
Typ.
ved nominel strøm		 LO(µH)
±15%
Ubelastet		 DCR
mOhm
typ.		 Energi
Lagring
(µJ)1		 Skema 2
Monterings
Måde
O•F•V		 Spole Str.
mm
O.D. x H.
(a x b)
 Boks Str. Monterings Måde
Terminal Ød
F V O F V
 SD_-0.63-400
 SD_-0.63-500
 SD_-0.63-630
 SD_-0.63-1000
 SD_-0.63-2000
 SD_-0.63-2500
 SD_-0.63-4000
 SD_-0.63-6000		 0,63
0,63
0,63
0,63
0,63
0,63
0,63
0,63		 400
500
630
1.000
2.000
2.500
4.000
6.000		 474
620
820
1.157
2.695
3.080
5.625
7.600		 537
670
563
650
992
730
1.000
1.150		 79
99
12
198
397
496
794
1.191		 1•1•1
1•1•1
1•1•1
1•1•1
1•1•1
1•1•1
1•1•1
1•1•1		 15 x 7
15 x 7
15 x 7
19 x 9
20 x 9
26 x 12
26 x 12
30 x 15		 17
17
17
22
22
29
29
32		 20
20
20
25
25
30
30
35		 0,25
0,25
0,28
0,30
0,30
0,40
0,40
0,40		 0,60
0,60
0,60
0,60
0,60
0,60
0,60
0,60		 0,80
0,80
0,80
0,80
0,80
0,80
0,80
0,80
 SD_-1.0-250
 SD_-1.0-500
 SD_-1.0-1000
 SD_-1.0-2500
 SD_-1.0-4000
 SD_-1.0-6000		 1,0
1,0
1,0
1,0
1,0
1,0		 250
500
1.000
2.500
4.000
6.000		 323
580
1.250
4.160
5.970
9.260		 354
210
290
550
820
970		 125
250
500
1.250
2.000
3.000		 1•1•1
1•1•1
1•1•1
1•1•1
1•1•1
1•2R•1		 15 x 7
19 x 9
26 x 12
26 x 12
30 x 15
37 x 15		 17
22
29
29
32
42		 20
25
30
30
35
40		 0,355
0,45
0,50
0,50
0,45
0,50		 0,60
0,60
0,60
0,60
0,60
0,60		 0,80
0,80
0,80
0,80
0,80
0,80
 SD_-1.6-160
 SD_-1.6-315
 SD_-1.6-400
 SD_-1.6-500
 SD_-1.6-1000
 SD_-1.6-2500
 SD_-1.6-4000		 1,6
1,6
1,6
1,6
1,6
1,6
1,6
 160
315
400
500
1.000
2.500
4.000		 251
443
613
695
1.290
3.670
5.440		 127
289
266
115
195
380
450		 205
408
502
640
1.280
3.200
5.140		 1•1•1
1•1•1
1•1•1
1•1•1
1•2R•1
1•1•1
1•1•-		 15 x 7
19 x 8
19 x 9
26 x 12
30 x 15
37 x 15
44 x 18		 17
22
22
29
32
42
49		 20
25
25
30
35
40
-		 0,50
0,355
0,40
0,71
0,63
0,63
0,63		 0,80
0,80
0,80
0,80
0,63
0,80
0,80		 0,80
0,80
0,80
0,80
0,80
0,80
-
 SD_-2.0-63
 SD_-2.0-100
 SD_-2.0-315
 SD_-2.0-630
 SD_-2.0-1000
 SD_-2.0-1600
 SD_-2.0-2500		 2,0
2,0
2,0
2,0
2,0
2,0
2,0		 63
100
315
630
1.000
1.600
2.500		 81
115
422
885
1.387
2.420
3.240		 87
161
168
120
145
200
313		 126
200
650
1.260
2.000
3.200
5.000		 1•1•1
1•1•1
1•1•1
1•1•1
1•1•1
1•1•1
1•1•-		 14 x 6
19 x 8
25 x 9
26 x 12
30 x 15
37 x 15
46 x 20		 17
22
29
29
42
42
49		 20
25
30
30
35
40
-		 0,40
0,355
0,80
0,75
0,75
0,80
0,85		 0,80
0,80
0,80
0,80
0,80
0,80
0,85		 0,80
0,80
0,80
0,80
0,80
0,80
-
 SD_-2.5-63
 SD_-2.5-100
 SD_-2.5-160
 SD_-2.5-200
 SD_-2.5-400
 SD_-2.5-1000		 2,5
2,5
2,5
2,5
2,5
2,5		 63
100
160
200
400
1.000		 99
129
241
275
790
1.521		 62
122
132
70
120
125		 197
312
489
630
1.250
3.125		 1•1•1
1•1•1
1•1•1
1•2R•1
1•2R•1
1•2R•1		 14 x 6
19 x 8
19 x 8
26 x 12
26 x 12
39 x 16		 17
22
22
29
29
42		 20
25
25
30
30
45		 0,50
0,40
0,45
0,75
0,71
0,85		 0,80
0,80
0,80
0,75
0,71
0,85		 0,80
0,80
0,80
0,80
0,80
-
 SD_-3.15-63
 SD_-3.15-100
 SD_-3.15-160
 SD_3.15-250
 SD_-3.15-630		 3,15
3,15
3,15
3,15
3,15		 63
100
160
250
630		 80
157
234
570
1.122		 62
60
86
85
110		 312
498
794
1.240
3.125		 1•1•1
1•1•1
1•1•1
1•2P•1
1•2R•1		 20 x 9
19 x 8
25 x 10
26 x 12
37 x 15		 22
22
29
29
42		 25
25
30
30
40		 0,50
0,60
0,60
0,56
0,90		 0,80
0,80
0,80
0,56
0,90		 0,80
0,80
0,80
0,80
0,90
 SD_-4.0-47
 SD_-4.0-100
 SD_-4.0-160
 SD_-4.0-250		 4,0
4,0
4,0
4,0		 47
100
160
250		 65
144
240
345		 55
68
40
50		 376
800
1.280
2.000		 1•1•1
1•1•1
1•1•1
1•1•1		 20 x 9
25 x 10
26 x 12
30 x 15		 22
29
29
42		 25
30
30
45		 0,50
0,60
0,90
0,95		 0,80
0,80
1,00
1,00		 0,80
0,80
0,90
1,00
 SD_-5.0-47
 SD_-5.0-63
 SD_-5.0-100
 SD_-5.0-250		 5,0
5,0
5,0
5,0		 47
63
100
250		 60
91
165
357		 44
43
27
40		 588
797
1.250
3.125		 1•1•1
1•1•1
2P•2P•2P
2R•1•1		 25 x 10
25 x 10
26 x 12
30 x 16		 29
29
29
42		 30
30
30
45		 0,60
0,67
0,75
1,18		 0,80
0,80
0,75
1,18		 0,80
0,80
0,75
1,18
 SD_-6.3-47
 SD_-6.3-63
 SD_-6.3-100
 SD_-6.3-200		 6,3
6,3
6,3
6,3		 47
63
100
200		 76
120
160
266		 44
17
28
44		 946
1.250
2.010
3.969		 1•1•1
1•1•1
1•1•1
2P•2P•2P		 26 x 11
26 x 12
29 x 13
38 x 17		 29
29
32
42		 30
30
35
40		 1,00
1,18
0,67
0,85		 1,00
1,18
0,80
0,85		 1,00
1,18
0,80
0,85
 SD_-8.0-47
 SD_-8.0-63		 8,0
8,0		 47
63		 63
95		 43
12		 1.507
2.016		 1•1•1
2P•2P•1		 29 x 13
30 x 15		 32
32		 35
35		 0,67
0,95		 0,80
0,95		 0,80
0,95

Vi hjælper gerne med design af andre induktansværdier og størrelser.

GÃ¥ til top

Bemærk:

  1. µJoule klassificeringen (0,5 x LI²) er induktorens evne til at lagre energi
  2. Skema
    1 = en vikling
    2P = to vinklinger, Parallel Forbindelse
    2R = to vinkinger, Serie Forbindelse
  3. Induktans målt ved 0,10Vrms ved 10kHz uden DC strøm og 0,25Vrms ved 10kHz med DC strøm.
  4. På større enheder og enheder viklet med tynd tråd, anbefales yderligere mekanisk montering.


GÃ¥ til top



Bestillings "Nøgle"

Monterings Måde


Monterings Måde
