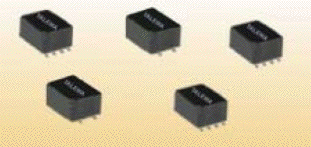

CMJ - SMD Miniature Common Mode Spoler

Kendetegn

  • Miniature, lav pris SMD pakning velegnet for "pick and place" og god co-planaritet
  • Stor dæmpning over et bredt frekvensområde
  • Produceret i ISO-9001 godkendt fabrik
  • Andre induktionsværdier fremstilles efter ønske
   CMJ - SMD Miniature Common Mode Spoler

Elektriske Specifikationer ved 25°C

Anvendelsestemperatur: 0° til +70°C
Opbevaringstemperatur: -25° til +105°C
Testspænding mellem viklinger: 500Vrms
Testfrekvens: Induktans målt ved 100kHz/20mVrms


CMJ Serien - Micro-Miniature Common Mode Spoler for Data og Signal Linie EMI Dæmpning

Type Nummer OCL (µH) +50/-30% IN (mA) LL (µH) DCR (mOhm) Antal Data Linier Skema
Dobbelt Spoler
 CMJ-2-110
 CMJ-2-240		 11
24
 500
500		 0,05
0,10		 70
100		 2
2		 2
2
 CMJ-2-470
 CMJ-2-101		 47
100		 500
500		 0,20
0,25		 130
260		 2
2		 2
2
 CMJ-2-471
 CMJ-2-102		 470
1.000		 500
500		 0,20
0,25		 190
250		 2
2		 2
2
 CMJ-2-222
 CMJ-2-472		 2.200
4.700		 400
200		 0,35
0,50		 450
840		 2
2		 2
2
 CMJ-2-103
 CMJ-2-203		 10.000
20.000		 200
140		 0,40
0,40		 800
1.800		 2
2		 2
2
Tripple Spoler
 CMJ-3-680 68 400 0,25 110 3 3
Quadro Spoler
 CMJ-4-470
 CMJ-4-101		 47
100		 500
500		 0,25
0,30		 180
330		 4
4		 4
4
 CMJ-4-471
 CMJ-4-102		 470
1.000		 500
500		 0,25
0,35		 200
310		 4
4		 4
4
 CMJ-4-222
 CMJ-4-472		 2.200
4.700		 400
200		 0,50
0,70		 570
860		 4
4		 4
4
 CMJ-4-103
 CMJ-4-123		 10.000
12.000		 110
100		 0,50
0,50		 1.700
1.800		 4
4		 4
4

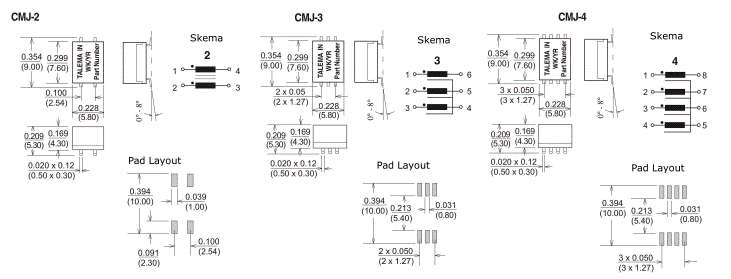

Dimensioner & Skema


Dimensioner & Skema
