SW -Induktor for 260KHz Simple Switcher

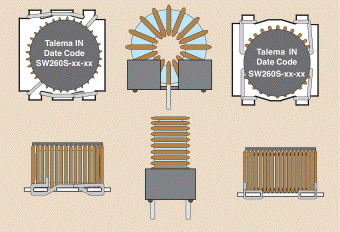

Tilpasset National Semiconductors Simple SwitcherTM Type Numre LM267X-L41 og LM267X-L45 til LM267X-L50.   SW - Induktor for 260KHz Simple Switcher


Kendetegn

  • Høj energilagring med minimal mætning
  • Høj stabilitet fra ubelastet til fuld belastning
  • Til rådighed i både SMD og THT versioner
  • Produceret i ISO-9001 godkendt fabrik
  • Anvendelses temperatur: -40°C til +130°C


Mekanisk Layout
Specifikationer

Elektriske Specifikationer ved 25°C

Type Nummer National Type Nummer Nominel Strøm (IDC) Induktion (µH) ±20% ETOP (V-µSek)
Max. @ 260kHz		 DCR
(mOhm)		 Pakningsstr.
Pakningskode Tråd dia. (mm)
 SW260C-4.9-23  LM267X-L41 4,9 22,8 23,3 36 C3 0,80
 SW260C-4.3-10  LM267X-L45 4,3 10,2 10,0 26 C1 0,75
 SW260C-5.0-15  LM267X-L46 5,0 14,8 17,0 23 C2 0,80
 SW260C-5.0-10  LM267X-L47 5,0 10 13,0 25 C2 0,75
 SW260C-5.0-50  LM267X-L48 5,0 50 40,0 50 C4 0,90
 SW260C-5.0-33  LM267X-L49 5,0 33 36,0 47 C4 0,80
 SW260C-5.0-23  LM267X-L50 5,0 23 24,0 26 C3 0,80
 SW260S-4.9-23  LM267X-L41 4,9 22,8 23,3 36 S6
 SW260S-4.3-10  LM267X-L45 4,3 10 10,0 26 S4
 SW260S-5.0-15  LM267X-L46 5,0 15 17,0 27 S5
 SW260S-5.0-10  LM267X-L47 5,0 11 13,0 25 S5
 SW260S-5.0-50  LM267X-L48 5,0 52* 40,0 25 S7
 SW260S-5.0-33  LM267X-L49 5,0 36* 36,0 19 S7
 SW260S-5.0-23  LM267X-L50 5,0 24,7* 24,0 13 S7

* Bemærk: Serien tilsluttes med ben 2 - 4 forbundet

Gå til top

Mekanisk Layout

Type SW260C - Clip Montering


Type Nummer Str. kode Dimensioner - Tommer ±0,01 (mm ±0,25)
C D E Spole Y.D. X = Spole Y.D. +
 SW260C-4.3-10 C1 0,580
(14,73)		 0,340
(8,64)		 0,220
(5,58)		 0,605
(15,40)		 0,110
(2,80)
 SW260C-5.0-15 C2 0,650
(16,50)		 0,449
(11,40)		 0,299
(7,60)		 0,640
(16,26)		 0,110
(2,80)
 SW260-5.0-10 C2 0,650
(16,50)		 0,449
(11,40)		 0,299
(7,60)		 0,590
(15,00)		 0,110
(2,80)
 SW260C-4.9-23
 SW260C-5.0-23		 C3 0,827
(21,00)		 0,449
(11,40)		 0,299
(7,60)		 0,840
(21,34)		 0,110
(2,80)
 SW260C-5.0-50
 SW260C-5.0-33		 C4 0,949
((24,10)		 0,598
(15,20)		 0,449
(11,40)		 1,240
(31,50)		 0,110
(2,80)

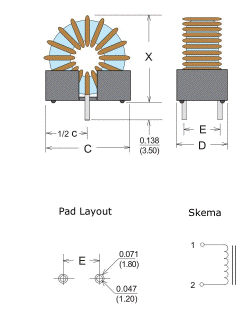

  Mekanisk Layout - Type SW260C - Clip Montering

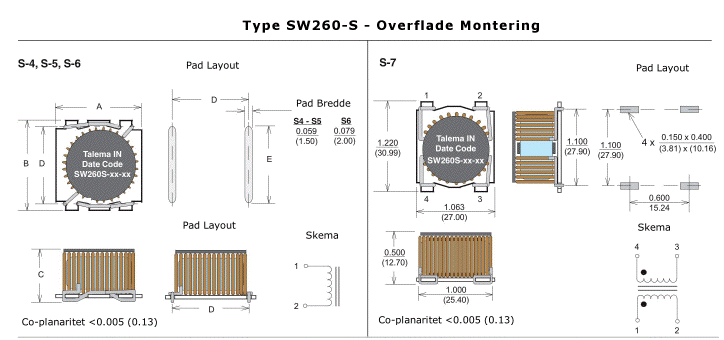

Mekanisk Layout - Type SW260-S - Overflade Montering


Monteringsmåde Str. Kode Dimensioner - Tommer ±0,010 (mm ±0,25)
A B C D E
"S"
SMD		 S4 0,591
(15,0)		 0,591
(15,0)		 0,315
(8,00)		 0,508
(12,9)		 0,551
(14,0)
S5 0,669
(17,0)		 0,701
(17,8)		 0,390
(9,91)		 0,591
(15,0)		 0,591
(15,0)
S6 0,925
(23,5)		 0,925
(23,5)		 0,496
(12,6)		 0,827
(21,0)		 0,689
(17,5)
