LC -Mini Drosler 1:1, Lav pris

LC Serien - Ringkerne induktorer for overflade-montering designet til brug i applikationer hvor energi lagring er nødvendig for vedligeholdelse af en meget stabil induktans når hurtige ændringer i strømmen finder sted.
Disse induktorer er fortræffelige til filtrering af HF signaler samtidig med at de accepteret såvel en betydelig DC strøm som AC brumspænding i switchmode strømforsyninger og for brug med DC-DC omformere.		   LC-Serien - Ringkerne induktorer for overflade-montering


Kendetegn

  • Anvendelsesfrekvens til 1 MHz
  • Høj energilagring med minimal mætning
  • Høj stabilitet fra ubelastet til belastet
  • Pakning velegnet for "pick and place"
  • Designet som 1:1 Koblet Induktor (Serie eller Parallel) eller som 1:1 Isolations Transformer
  • Produceret i ISO-9001 godkendt fabrik
  • Testspænding mellem viklinger: 500 Vrms
  • Anvendelsestemperatur: -40°C to +85°C
  • Testfrekvens: Induktans målt ved 10 kHz/10 mV


Applikationer

  • DC-DC Omformere
  • Common Mode Filter
  • Computer Lap-Tops
  • Pulse Modulation Switch Regulatorer
  • Step-up, Step-down, Invertere
  • Filtrering Batteridrevet Udstyr

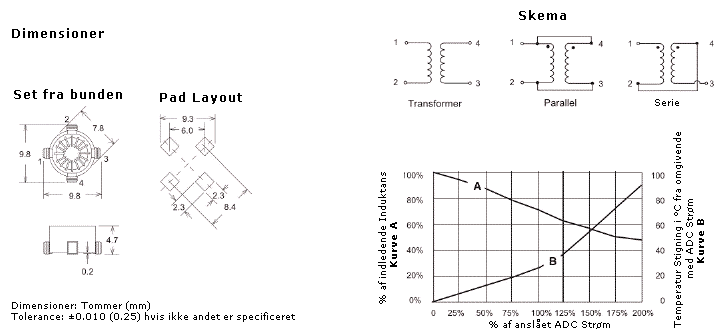

Mekanisk Layout

Elektriske Specifikationer ved 25°C

Type Nummer Parallel Forbindelse Serie Forbindelse Energi Lagring
(µJ)
Belastet
Strøm
(ADC)		 LO (µH)
± 15%
Ubelastet		 DCR
mOhm		 Belastet
Strøm
(ADC)		 LO (µH)
± 15%
Ubelastet		 DCR
mOhm
 LC1-3.00-2.2
 LC1-2.10-4.7
 LC1-1.40-10		 3,00
2,10
1,40		 2,2
4,7
10		 9
16
37		 1,50
1,05
0,70		 8,8
18,8
40		 36
64
148		 7,0
7,2
7,2
 LC1-1.10-15
 LC1-0.92-22
 LC1-0.76-33		 1,10
0,92
0,76		 15
22
33		 58
86
133		 0,55
0,46
0,38		 60
88
132		 232
344
532		 7,0
7,1
7,2
 LC1-0.64-47
 LC1-0.54-68
 LC1-0.44-100		 0,64
0,54
0,44		 47
68
100		 205
307
376		 0,32
0,27
0,22		 188
272
400		 820
1.228
1.504		 7,1
7,2
7,2
 LC1-0.36-150
 LC1-0.30-220		 0,36
0,30		 150
220		 719
866		 0,18
0,15		 600
880		 2.876
3.464		 7,2
7,3

Andre induktionsværdier og størrelser fremstilles efter ønske

Bemærk:
1. L(µH): Induktans testet ved 10 mV og 10kHz.
2. Joule område (1/2LI2) er induktorens evne til at lagre energi.


Mekanisk Layout

Mekanisk Layout
