U Port SMD 1xInterface 3,0KV


Kendetegn

  • tilpasset PEB2096, PEB2196 & PEB2197 chipsets
  • fortræffelig og stabil balance mellem viklinger
  • kompakte størrelser i printterminal- og overflademonterings-pakninger
  • opfylder alle internationale standarder for U-Interface
  • produceret i ISO-9001 godkendt fabrik
  • arbejdstemperatur: -40° til +85°C

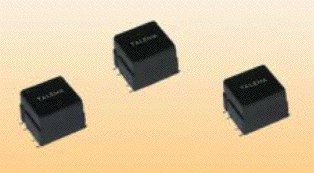

   U Port SMD Transformer 1xInterface 3,0KV

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC Side Viklinger


Overflademonterede UPO Interface Transformere

Opfylder Reinforced Insulation Level EN60950, UL1950 og UL1459


Type Nummer Omsætnings-
forhold
±2%		 LP
(mH Min.)		 LL
(µH)		 ^IDC
(mA)		 CC
(pF Max.)		 DCR (Ohm) VP
(Vrms)
Pri Sek
UHJ-185 1:1:2:2 1,7 20 120 20 1,3 1,3 3.000


Test Vilkår:
Induktans:   Linie side viklinger i serie - målt ved 10kHz, 100mVrms
Lækinduktans:   Linie side viklinger i serie, IC side viklinger kortsluttede - målt ved 100kHz, 100mVrms
Koblingskapacitet:   IC side viklinger i serie til Linie side viklinger i serie ved 10kHz, 100mVrms
Testspænding:   3kV i 2 sek. Linie side viklinger til IC side viklinger
Forstærket Isolation :   Linie Side i serie til IC side i serie
Arbejdsspænding:   250Vrms

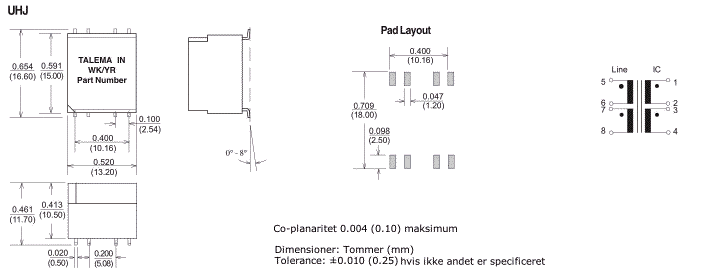

Dimensioner & Skema


Dimensioner & Terminalforbindelser
