ISU - U Interface Transformer


Kendetegn

  • forenelighed med almindelig tranceiver IC’er sikrer maksimal ledningssløjfe
  • efterkommer ANSI standardkrav T1.601 når brugt med anbefalet chip
  • 2.000 Vrms minimum isolation
  • industri standard footprints er til rådighed i fire DIL og SMD paknings muligheder
  • fortræffelig kvalitet til konkurrencedygtige priser p.g.a. høj-volumen produktion
  • produceret i ISO-9001 godkendt fabrik
  • arbejdstemperatur: -40°C til +85°C
   ISU - U Interface Transformere


ISU Serien - U Interface Transformere
Pakningstype


ISDN IC - U Interface Transformer Krydsreference

IC
Producent		 IC
Type Nummer		 Omsætnings-
forhold
(Linie:Chip)		 Kode Talema Type Nummer
RM6 - TH RM6 - SMD RM8 - TH PT23/11
 Legerity (AMD)  AM20902
 AM2091		 1,32:1
1,60:1		 4B3T
2B1Q		 ISU-100A
ISU-110A		 ISU-100B & ISU-100G
ISU-110B & ISU-110G		 ISU-100C
ISU-110C		 -
-
 Lucent  T7262 2,50:1 2B1Q - - ISU-120C -
 Alcatel  MCT2071
 MCT20276		 1,32:1
2,00:1		 4B3T
2B1Q		 ISU-100A
ISU-170A		 ISU-100B & ISU-100G
ISU-170B & ISU-170G		 ISU-100C
ISU-170C		 -
-
 Motorola  MC145472
 MC145572		 2,00:1
1,25:1		 2B1Q
2B1Q		 -
-		 -
-		 ISU-130C
ISU-140C		 ISU-130D
ISU-140E
 National  TP3410 1,50:1 2B1Q - - ISU-150C ISU-150D
 Infineon  PEB2091
 PEB8090
 PEB8091/8191
 PEB80912
 PEB24902/24911
 PEB21910/21911
 PEB2090/20901		 1,60:1
1,32:1
1,60:1
2,00:1
1,60:1
1,60:1
1,32:1		 2B1Q
4B3T
2B1Q
2B1Q
2B1Q
2B1Q
4B3T		 ISU-110A
ISU-100H
ISU-110A
ISU-170X
ISU-110A
ISU-110A
ISU-100A		 ISU-110B & ISU-110G
-
ISU-110B & ISU-110G
-
ISU-110B & ISU-110G
ISU-110B & ISU-110G
ISU-100B & ISU-100G		 ISU-110C
-
ISU-110C
-
ISU-110C
ISU-110C
ISU-100C		 -
-
-
-
-
-
-
 Thomson  ST5411 1,50:1 2B1Q - - ISU-160C U-160D


Gå til top

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC side viklinger

ISU Serien - U Interface Transformere

Type
Nummer		 Omsætnings-
forhold		 LP
(mH)		 IDC
(mA)		 RCUP
(Ohm)		 RCUS
(Ohm)		 VP
(Vrms)		 Pakning Skema
 ISU-100A
 ISU-100B
 ISU-100C
 ISU-100G		 1,32:1
1,32:1
1,32:1
1,32:1		 7.1 - 8,7
7.1 - 8,7
7.1 - 8,7
7.1 - 8,7		 60
60
60
60		 5,4
5,4
2,3
5,4		 4,1
4,1
1,8
4,1		 2.000
2.000
2.000
2.000		 RM6 - THT
RM6-SMD-"B"
RM8 - THT
RM6-SMD-"G"		 1
1
2
2
 ISU-110A
 ISU-110B
 ISU-110C
 ISU-110G		 1,65:1
1,65:1
1,65:1
1,65:1		 13,0 -16,0
13,0 -16,0
13,0 -16,0
13,0 -16,0		 60
60
60
60		 5,8
5,8
3,8
5.8		 5,9
5,9
2,5
5,9		 2.000
2.000
2.000
2.000		 RM6 - THT
RM6-SMD-"B"
RM8 - THT
RM6-SMD-"G"		 1
1
2
1
 ISU-120C 2,50:1 14,5 - 18,0 60 5,0 2,2 2.000 RM8 - THT 2
 ISU-130D
 ISU-130C		 2,00:1
2,00:1		 25,5 - 28,5
25,5 - 28,5		 60
60		 11,6
7,9		 6,4
3,3		 2.000
2.000		 PT23 - THT
RM8 - THT		 4
3
 ISU-140E
 ISU-140C
 ISU-140G		 1,25:1
1,25:1
1,25:1		 26,5 - 29,7
26,5 - 29,7
26,5 - 29,7		 80
80
60		 12,0
7,0
11,2		 7,0
5,5
9,1		 2.000
2.000
2.000		 PT23 - THT
RM8 - THT
RM6-SMD-"G"		 4
3
1
 ISU-150D
 ISU-150C
 ISU-150G		 1,50:1
1,50:1
1,50:1		 25,5 - 28,5
25,5 - 28,5
25,5 - 28,5		 60
60
60		 20,0
10,5
11,5		 3,0
7,0
7,6		 2.000
2.000
2.000		 PT23 - THT
RM8 - THT
RM6-SMD-"G"		 5
3
1
 ISU-160D
 ISU-160C		 1,50:1
1,50:1		 14,2 - 16,0
14,2 - 16,0		 60
60		 16,0
5,0		 2,5
3,4		 2.000
2.000		 PT23 - THT
RM8 - THT		 5
2
 ISU-170A
 ISU-170C
 ISU-170G		 2,00:1
2,00:1
2,00:1		 13,0 -16,0
13,0 -16,0
13,0 -16,0		 60
60
60		 5,8
3,8
5,8		 5,9
2,5
5,9		 2.000
2.000
2.000		 RM6 - THT
RM8 - THT
RM6-SMD-"G"		 3
2
3
 ISU-180G 1,6:1 5,5 - 6,5 60 4,0 2,5 2.000 RM6-SMD-"G" 1

Gå til top

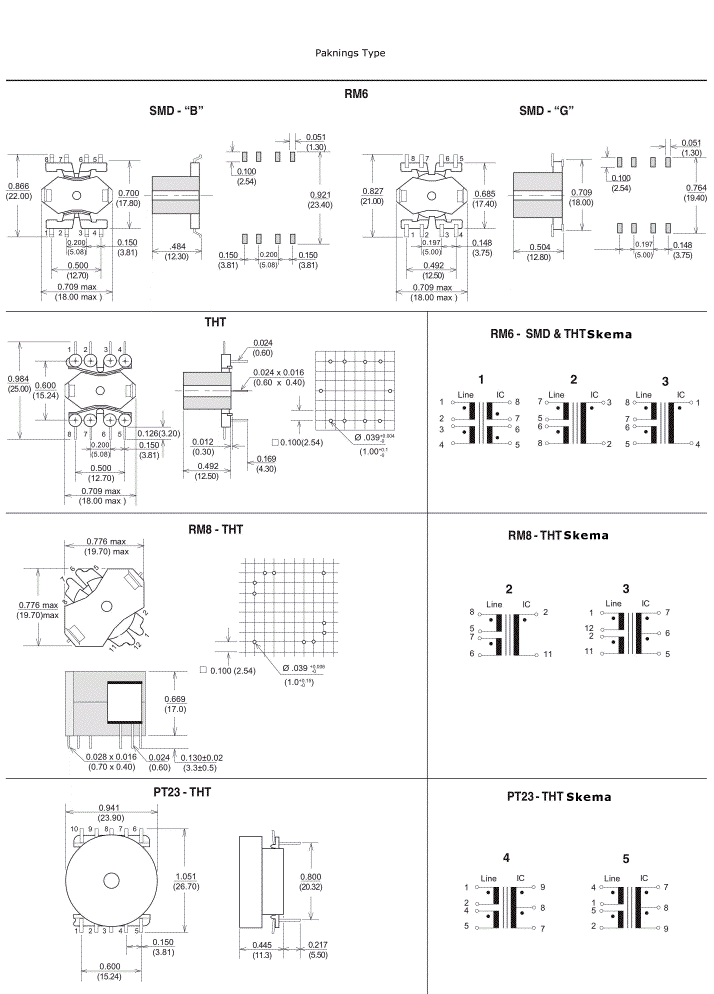

Dimensioner & Terminalforbindelser
