SMJ/SWJ/SHJ-Kompakt SMD Interface Transformer

designed for optimal kompatibilitet med alle de mest anvendte interface IC’er
fortræffelig og ensartet balance mellem viklinger
kompakte størrelser i through-hole og overflademonteringspakninger
opfylder CCITT.I.430 anbefalinger og tilsvarende nationale standarder for S-lnterface
produceret i ISO-9001 godkendt fabrik
arbejdstemperatur: 0° til +70°C

Elektriske Specifikationer ved 25°C

Omsætningsforhold: Fed = IC side viklinger

Type Nummer	L_P (mH Min.)	Omsætnings- forhold	L_L (µH)	^I_DC (mA)	C_C (pF Max.)	R_CUP (Ohm)	R_CUS (Ohm)	V_P (Vrms)	Skema
SMJ & SWJ SMD Serierne opfylder Basic Insulation Level EN60950, UL1950 og UL1450
SMJ-100B SMJ-130B SMJ-140B	30 30 30	1:1:1:1 1:1:2,5:2,5 1:1:2:2	5 5 5	4 4 4	100 100 100	1,65 1,65 1,65	1,7 4,4 3,4	1.500 1.500 1.500	B B B
SWJ-100B SWJ-130B SWJ-140B	30 30 30	1/1:1/1 1/1:2,5/2,5 1/1:2/2	10 10 10	5 5 5	150 150 150	1,7 1,7 1,7	2,0 4,6 4,0	1.500 1.500 1.500	B B B
SHJ Seriens Interface Transformere opfylder Reinforced Insulation Level EN60950 og UL1950 **
SHJ-200B SHJ-220A	30 30	1:1:1:1 1:1:4	10 10	5 5	45 45	1,7 1,7	1,9 3,7	3.000 3.000	B A
SHJ-230B SHJ-240B	30 30	1:1:2,5:2,5 1:1:2:2	10 10	5 5	45 45	1,7 1,7	4,7 3,7	3.000 3.000	B B

** S_O Transformer moduler opfylder Reinforced Insulation Level EN60950:1992/A4: 1997, para. 2.9.4.4 når testet ifølge 6.4.1

Test Vilkår:		Standard Pakning: "Tape & Reel"
Induktans og koblingskapacitet: 10kHz, 100mV
Lækinduktans: 100kHz, 100mV

Gå til top

Gå til top

Overflade Co-planaritet: 0,004(0,10)

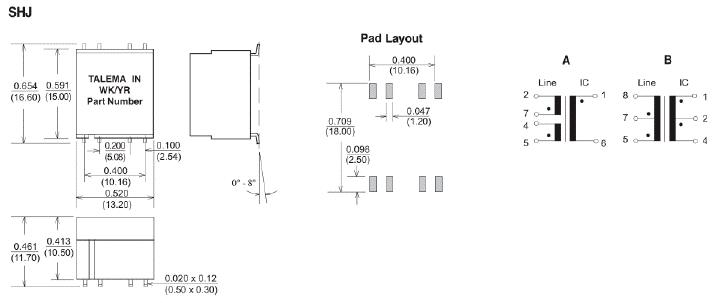

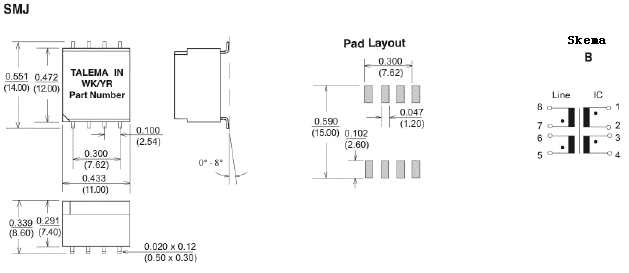

Dimensioner: Tommer (mm)
Tolerance: ±0,010 (0,25) hvis ikke andet er specificeret
