HVM-Transformator Moduler med Quadro Spoler


Kendetegn

  • fortræffelig udgangskarakteristik sikrer overensstemmelse med CCITT .1.430 krav til puls bølgeform når den er brugt med anbefalet IC
  • fortræffelig og stabil balance mellem viklinger
  • arbejdstemperatur: 0° til +70°C
  • modular design maksimerer dæmpnings effektivitet og transmission egenskaber
  • kompakte moduler eliminerer tre komponenter og reducerer derved montage- og lageromkostninger
  • fuld kompatibilitet med alle almindelige integrerede kredsløb
  • HMV Serien er godkendt ifølge IEC950
   HVM - Transformator Moduler med Quadro Spoler

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC side viklinger


HVM Seriens DIL Moduler er Godkendt ifølge IEC950 - Supplementary Insulation Level

Type Nummer LP
(mH Min.)		 Omsætnings-
forhold		 LL
(µH Max.)		 ^IDC
(mA)		 CC
(pF Max.)		 RCUP
(Ohm)		 RCUS
(Ohm)		 VP
(Vrms)		 Skema
 HVM-100C1-502
 HVM-120A1-502		 30
30		 1/1:1/1
1/1:4		 10
10		 5
5		 75
75		 1,7
1,7		 2,1
4,2		 1.500
1.500		 C1
A1
 HVM-130C1-502
 HVM-140C1-502		 30
30		 1/1:2,5/2,5
1/1:2/2		 10
10		 5
5		 75
75		 1,7
1,7		 4,9
4,2		 1.500
1.500		 C1
C1


Common Mode Quadro Spole
Type Nr. + endelse
(Eks.: ISM-100C1-470)		 LN
(µH)		 RCU
(Ohm)
0 Uden Spole
-470 47 0,30
-101 100 0,40
-501 500 1,20
-502 5.000 1,00
  Bemærk:
HVM Serien med 5mH quadro spoler er godkendt ifølge IEC950 Supplementary Insulations Level for forbindelse mellem SELV og TNV i systemer som har en netspændingsforsyning på 250Vrms (Certifikat Nr. NL2731).
Andre spole induktanser fremstilles efter ønske.


Standard Pakning: Anti-statiske rør

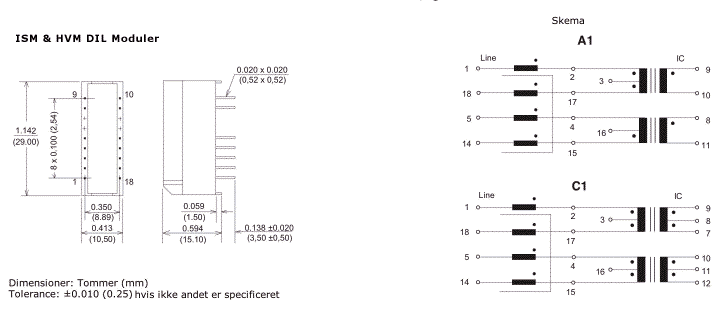

Dimensioner & Terminalforbindelser
