AEP200 -Alcatel Chipsets

Kendetegn

opfylder ANSI og ETSI krav
tilpasset Alcatel´s MTK-20130, MTK-20131, MTK-20140, MTK-20141, MTK-20150, MTK-20152 & MTK-20450 chipsets
meget lav THD
1.500V minimum isolation
alle materialer godkendt ifølge UL94V-0
fortræffelig kvalitet til en konkurrencedygtig pris p.g.a. høj-volumen produktion
produceret i ISO-9001 godkendt fabrik

AEP200 - Alcatel Chipsets

APT Elektriske Specifikationer & Layout

Elektriske Specifikationer ved 25°C

Arbejdstemperatur -40° til +85°C

Type
Nummer

Pakning

IC Driver

Omsæt-
nings-
forhold
±2%
Linie : IC

L_P
(µH)
±10%

L_L
(µH)
Max.

C_WW
(pF)
Max.

DCR
(Ohm)
Max.
Linie / IC

THD (Linearitet) Typisk

Longitudinal
Balance
Min.

Indsæt-
ningstab
Max.

Frekvens-
respons
Max.

Isolations-
spænding (Vrms)

AEP210-T

TH

MTK20130/140/150 CO
MTK20450 CO/CPE

2 : 1

410

8

50

0,90 / 0,50

-72dB
20kHz

-40dB
30kHz-1,1MHz

1,0dB
100kHz,
1,1MHz

1,5dB
30kHz-1,1MHz

1.500

AEP210-S

SMD

AEP220-T

TH

MTK20130/140/
141/150/152 CPE

1 : 1

480

5

50

1,25 / 1,35

-72dB
10kHz

AEP220-S

SMD

AEP230-T

TH

MTK20130/140/150 CO
MTK20450 CO/CPE

2 : 1

410

8

50

0,90 / 0,50

-72dB
20kHz

AEP230-S

SMD

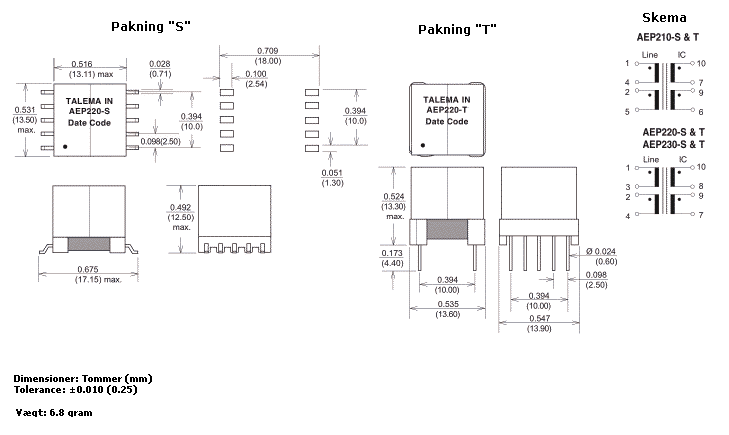

Dimensioner

Dimensioner & Terminalforbindelser

Gå til top

Kendetegn

opfylder ANSI og ETSI krav
tilpasset Alcatel´s MTK-20131 chipset
meget lav THD
2000V minimum isolation
alle materialer godkendt ifølge UL94V-0
fortræffelig kvalitet til en konkurrencedygtig pris p.g.a. høj-volumen produktion
produceret i ISO-9001 godkendt fabrik

APT200-T transformer

Elektriske Specifikationer ved 25°C

Arbejdstemperatur: -40° til +85°C

Type Nummer	IC Driver	Omsætnings- forhold ±2% Linie : IC	L_P (µH) ± 5%	LL (µH) Max.	DCR (Ohm Max.) Linie / IC	THD (Linearitet) Typisk	Frekvens- response Max.	Isolations- spænding (Vrms)
APT200-T	MTK-20131 CPE	1 : 1	440	15	0.30 / 1.20	-70dB 40kHz	3dB 40kHz - 2MHz	1500

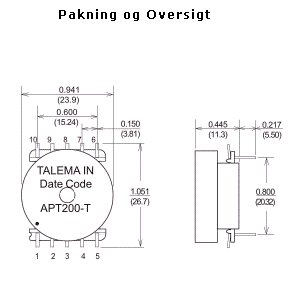

Pakning og Oversigt

Terminalforbindelser

Gå til top
