Mini Ringkerne, 2x115V, 1.6-50VA, UL

Høj-kvalitets mini ringkerne transformere med to 115V, 50/60Hz primær viklinger egnet til at forbindes i serie for 230V tilslutning eller parallelt for 115V tilslutning. Dobbelte sekundær viklinger kan forbindes i serie, parallelt eller benyttes uafhængigt. Centerstøbt og med monteringshul for ekstra lav byggehøjde.;

Nominel Effekt Maksimal Effekt Forbindelser

Se evt. her for 0-115-230V version (60000 serien)

Meget lille størrelse og lav vægt sammenlignet med traditionelle laminerede typer
Yderst lavt udstrålet magnetisk felt
Meget lavt induceret støjniveau (brum)
Meget lavt jern tab
Dobbelt isolerede primærledninger
100% elektrisk afprøvet og testet for overslag
Høj kvalitet, fremstillet og afprøvet i overensstemmelse med EN61558, EN60742, EN60950, EN60065, VDE0551, VDE0550 og BS415
Testet og Godkendt af KEMA efter EN61558
UL Godkendt efter UL506

Mini Ringkerne Transformer, Lav Profil, Primær 2x115V, 50/60Hz.

Effekt VA	Type Nummer	Sek.-Belastet Udgangsspænding	Sek. Strøm mA	Tomgangs Spænding
1,6	62000 62001 62002 62003 62004 62005	2x7 2x9 2x12 2x15 2x18 2x22	114 89 67 53 44 36	2x8,94 2x11,63 2x15,43 2x19,30 2x23,41 2x28,19
3,2	62010 62011 62012 62013 62014 62015	2x7 2x9 2x12 2x15 2x18 2x22	229 178 133 107 89 73	2x10,2 2x13,0 2x17,3 2x21,4 2x25,7 2x30,5
5,0	62020 62021 62022 62023 62024 62025	2x7 2x9 2x12 2x15 2x18 2x22	357 278 208 167 139 114	2x9,7 2x12,4 2x17,0 2x21,3 2x25,5 2x30,5
7,0	62030 62031 62032 62033 62034 62035	2x7 2x9 2x12 2x15 2x18 2x22	500 389 292 233 194 159	2x9,5 2x12,2 2x16,2 2x20,3 2x24,3 2x29,7
10,0	62040 62041 62042 62043 62044 62015	2x7 2x9 2x12 2x15 2x18 2x22	714 556 417 333 278 227	2x8,3 2x10,8 2x14,4 2x18,0 2x21,7 2x26,3
15,0	62050 62051 62052 62053 62054 62055	2x7 2x9 2x12 2x15 2x18 2x22	1.071 833 625 500 417 341	2x8,9 2x10,8 2x14,4 2x18,0 2x22,2 2x27,2
25,0	62060 62061 62062 62063 62064 62065	2x7 2x9 2x12 2x15 2x18 2x22	1.785 1.377 1.041 832 694 568	2x8,3 2x10,7 2x14,2 2x17,8 2x21,4 2x26,2
35,0	62070 62071 62072 62073 62074 62075	2x7 2x9 2x12 2x15 2x18 2x22	2.500 1.944 1.458 1.666 972 795	2x8,24 2x10,6 2x14,0 2x17,6 2x20,9 2x25,7
50,0	62080 62081 62082 62083 62084 62085	2x7 2x9 2x12 2x15 2x18 2x22	3.571 2.777 2.083 1.666 1.388 1.136	2x8,1 2x10,4 2x13,8 2x17,3 2x20,7 2x25,4

Gå til top

Mini Ringkerne Transformer, Maksimal Effekt (*), (Målinger ved 20°C)

Effekt VA	(*)VA	(*)Spændingsændring (%)	(*)Temperaturændring (°C)	(*)Eff. (%)	(*)Anbefalet sikring (mA)
1,6 3,2 5,0	2,0 3,7 5,5	60 80 80	30 40 40	60 50 50	32 50 63
7,0 10,0 15,0	7,5 12,0 16,0	70 60 60	40 45 40	60 60 65	80 100 125
25,0 35,0 50,0	- - -	- - -	- - -	- - -	- - -

Gå til top

Mini Ringkerne Transformer, Nominel Effekt, (Målinger ved 20°C)

Effekt VA	Dimensioner YDxIDxH (mm)	Vægt (gram)	Spændingsændring (%)	Temperaturændring (°C)	Eff. (%)	Tomgangsstrøm (mA)	230V sikring (mA)
1,6 3,2 5,0	37,5x7,0x17,0 42,0x7,0x17,5 47,0x6,0x18,0	71 89 115	29 41 45	10 20 29	77 70 70	1,0 1,5 2,0	32 32 50
7,0 10,0 15,0	47,0x6,8x21,5 53,5x6,8x23,5 57,5x7,0x24,0	145 216 262	34 20 23	25 24 27	74 82 81	3,0 3,0 4,0	63 80 100
25,0 35,0 50,0	58,0x13,8x34,5 72,0x17,0x33,5 78,0x22,5x35,0	388 453 670	19 17,7 15,5	28 31 30	84 85 86	5,0 7,0 8,0	160 200 315

Gå til top

Primær-Sekundær test spænding 4,0 KV.

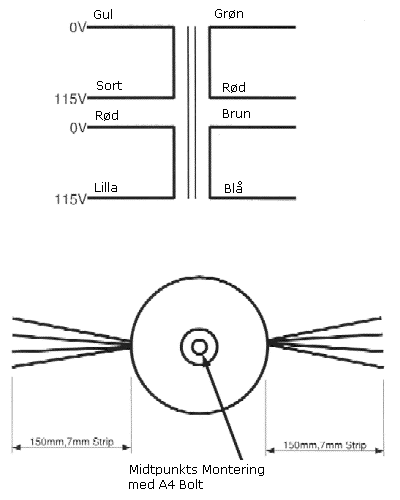

Primær og sekundær viklinger kan forbindes i serie eller parallelt.
Omgivelsestemperatur +60 °C maksimum.
Isolations Klasse A (105 °C) og opfylder alle Klasse E krav (125 °C).

Vigtig Installations Bemærkning

Transformatorerne er centerstøbte og har et monteringshul for simpel montering med en bolt.
Under ingen omstændigheder må begge ender af fastgørelses bolten komme i kontakt med metal chassiset eller rammen, da dette kan skabe en kortsluttet vikling, hvilket kan forårsage uoprettelig skade.
